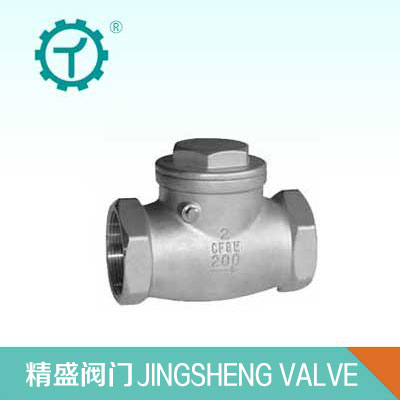

不锈钢丝扣止回阀概述:
公称压力：2.5MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G•NPT.BSPT.BSP DIN259/2999
应用领域：广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
H14W不锈钢止回阀主要零件材料：
序号 | 零件名称 | 材质 |
1 | 阀体 | 不锈钢CF8M/CF8 |
2 | 阀盖 | 不锈钢CF8M/CF8 |
3 | 摇杆插销 | 不锈钢316/304 |
4 | 阀瓣 | 不锈钢CF8M/CF8 |
5 | 螺塞 | 不锈钢316/304 |
6 | 螺塞垫片 | 聚四氟乙烯PTFE |
H14W不锈钢止回阀性能规范：
公称压力 | PN | 1.6, 2.5,4.0,6.4 | MPa |
强度试验压力 | PT | 2.4, 3.8,6.0,7.6 | |
低压气密封试验压力 | 0.6 | ||
高压气密封试验压力 | 2.0, 3.0,4.8,7.6 | ||
适用介质 | H14W-（16-64）C | H14W-（16-64）P | H14W-（16-64）R |
水、油品、汽 | 硝酸类 | 醋酸类 | |
适用温度 | -40～180 | ||
H14W不锈钢止回阀 主要连接尺寸及重量：
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ |
A | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
H | 42 | 51 | 60 | 67 | 75 | 81 | 93 |
L | 65 | 80 | 90 | 105 | 120 | 140 | 180 |
