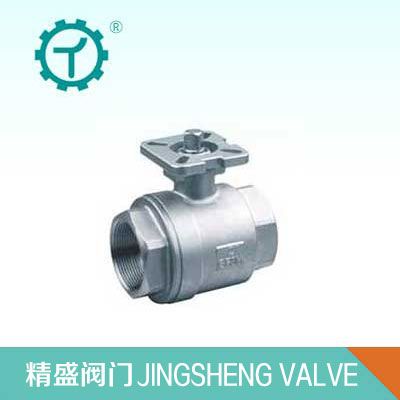

二片式高平台球阀产品描述：
公称压力:PN2.4,3.8,6.4MPa
强度试验压力：PT2.4,3.8,6.0,9.6,MPa
低压气密封试验压力：0.6MPa
适用介质：水，油，气
适用温度：-29～280℃
主要外形尺寸：
DN | G | d | L | E | H | W |
8 | 1/4" | 10 | 57 | 14 | 58 | 80 |
10 | 3/8" | 12 | 57 | 14 | 58 | 80 |
15 | 1/2" | 15 | 57 | 14 | 58 | 90/80 |
20 | 3/4" | 20 | 65 | 15 | 62 | 110/90 |
25 | 1" | 25 | 76/79 | 15 | 72 | 120/110 |
32 | 1¼" | 32 | 88/90 | 18 | 80 | 130/120 |
40 | 1½" | 38 | 97/98 | 19 | 90 | 150/130 |
50 | 2" | 50 | 118/116 | 19 | 98 | 170/150 |
主要零件材料：
零件名称 | Q11F-(16-64)C | Q11F-(16-64)P | Q11F-(16-64)R |
阀体Body | WCB | ZG1Cr18Ni9i | ZG1Cr18Ni12Mo2Ti |
球体Ball | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
阀杆Stem | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
密封圈Sealring | 聚四氟乙烯Polytetrafluorethylene(PTEE) | ||
填料Packing | 聚四氟乙烯Polytetrafluorethylene(PTEE) | ||
