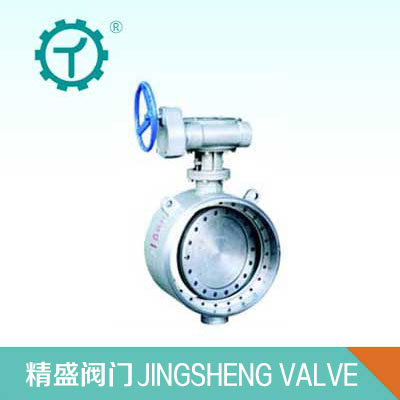

结构特点：
1、采用三偏心金属密封结构，具有扭矩密封、双向密封、耐温、耐压、耐磨、耐腐蚀、防火等特点。
2、采用焊接结构，使阀门与管道达到永久性的零泄漏。无法兰，便于管道的保温包扎。
3、此阀比普通闸阀、球阀等产品体积小70%，重量轻65%，价格便宜，性能优良。
阀体材料： 碳钢（WCB、WCC、LCB）、 铬钼钢 （WC5、WC6、WC9）、合金钢、不锈钢 （CF3、CF8、CF3M、CF8M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
驱动方式：手动、蜗轮传动、电动、 气动、液动、电液联动等
标准规范：
设计与制造 | 焊接标准 | 试验与检验 |
JB/T 8527 API 609 |
GB12224 ASME B16.25 |
GB/T13927 JB/T9092 API598 |
产品范围:
公称压力 | 产品范围 |
PN 6 | DN 100～1200 | NPS 4～48 |
PN10 | DN 100～1200 | NPS 4～48 |
PN16 | DN 100～1200 | NPS 4～48 |
PN25 | DN 100～1200 | NPS 4～48 |
PN40 | DN 100～600 | NPS 4～24 |
PN20 | DN 100～600 | NPS 4～24 |
Class150 | DN 100～1200 | NPS 4～48 |
主要外形尺寸 :
公称通径 | 外形尺寸 | |||
DN | NPS | L | H1 | H2 |
100 | 4 | 190 | 270 | 90 |
125 | 5 | 200 | 295 | 100 |
150 | 6 | 210 | 310 | 110 |
200 | 8 | 230 | 370 | 120 |
250 | 10 | 250 | 450 | 140 |
300 | 12 | 270 | 465 | 165 |
350 | 14 | 290 | 475 | 220 |
400 | 16 | 310 | 505 | 250 |
450 | 18 | 336 | 535 | 285 |
500 | 20 | 350 | 560 | 340 |
600 | 24 | 390 | 630 | 350 |
700 | 28 | 430 | 670 | 440 |
800 | 32 | 470 | 800 | 500 |
900 | 36 | 510 | 850 | 520 |
1000 | 40 | 550 | 880 | 600 |
1200 | 48 | 630 | 1000 | 690 |
