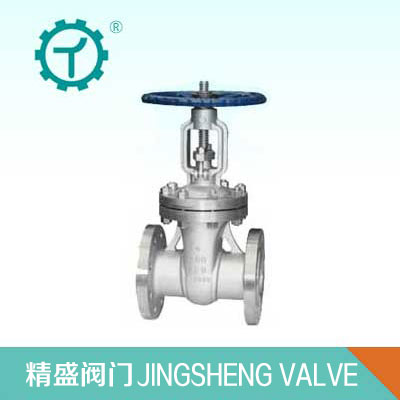

不锈钢美标闸阀Z41W-150LB;Z41W-300LB;Z41W-600LB;Z41W-900LB
美标闸阀适用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作温度-29～425℃(碳钢)及-40～500℃(不锈钢)的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。

结构与特点：
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

采用标准：

设计与制造Design and Manufacture

结构长度

Face to face/ End to end

法兰尺寸

FlangeDimension

对焊连接尺寸

Butt welding dimension

压力-温度Pressure Temperature Lating

试验-检验Inspection and Test

API 600

ANSI B16.10

ANSI B16.5

ANSI B16.25

ANSI B16.34

API 598

API 6D

ANSI B16.5

ANSI B16.25

ANSI B16.34

API 6D

试压规范;

压力等级或公称压力	壳体试验	密封试验
压力等级或公称压力	壳体试验	高压液密封	低压气密封
150Lb,PN2.0MPa	2.94	2.16	0.6
300Lb,PN5.0MPa	7.67	5.62
600Lb,PN10.0MPa	15.3	11.23
JIS10K	2.1	1.6
JIS20K	5.1	3.8

主要零件材料及性能规范:

零件名称		材料
阀体阀盖闸板		ASTM A216 WCB			ASTM A351 CF8	ASTM A351 CF8M	ASTM A351 CF3	ASTM A351 CF3M
阀杆		1Cr13			OCr18Ni9	00r17Ni12Mo2	00Cr19Ni10	00Cr17Ni14Mo2
		F6a			304	316	304L	316L
上密封座		1Cr(F6a)			本体
阀板	密封面	13Cr	13Cr	STL	本体本体 STL 本体本体 STL
阀座		13Cr	STL	STL
填料		柔性石墨环+YS450F			≤200℃聚四氟乙烯或聚四氟乙烯编织填料＞200℃柔性石墨环+柔性石墨编织填料
垫片		柔性石墨复合垫(芯板：碳钢或不锈钢)不锈钢带/柔性石墨缠绕垫
中法兰螺栓		350CrMo ASTM A193 B7	OCr18Ni9 ASTM A193 B8
中法兰螺母		45 ASTM A194 2H	OCr18Ni9 ASTM A194 B8
阀杆螺母		ZCuA110Fe3 ASTM A439 D-2
手轮		可锻铸铁、球墨铸铁、铁钢
适用工况	适用介质	水、蒸气、油品等	硝酸等腐蚀介质	醋酸等腐蚀介质	强氧化性介质	尿素等腐蚀性介质
	适用温度(°)	-29-425	-40-200(超出该温度范围、请在订货时注明)
